假捻彈力絲是利用滌綸、錦綸等合成纖維具有熱塑性的特點，在纖維扭轉、卷曲變形時加熱定形，將其扭轉、卷曲的狀態(tài)固定下來，獲得蓬松、彈性較好而無捻度的彈力絲，因絲線稍有扭矩而無捻度，彈性較好，因而稱其為假捻彈力絲。


假捻彈力絲主要有五種
(1)一般假捻絲：即纖維經(jīng)加捻一定形一解捻，絲線保持了扭轉狀態(tài)具有的膨松性，但無捻度。傳統(tǒng)的加工法即采用以上的三步法，而目前在假捻彈力絲機上一步法完成。其纖維具有較好的扭力和彈性，因而可以開發(fā)出縐效應較好的縐織物和彈力織物。

(2)實捻假捻絲：為了使產(chǎn)品因假捻彈力絲的蓬松而獲得舒適效果的同時，又具有較理想的集束性，以使織物獲得好的織紋效果，人們便在假捻彈力絲機上再加以一定的捻度，從而形成實捻假捻彈力絲。目前實捻假捻彈力絲已可在假捻一實捻一步法加彈機上完成。

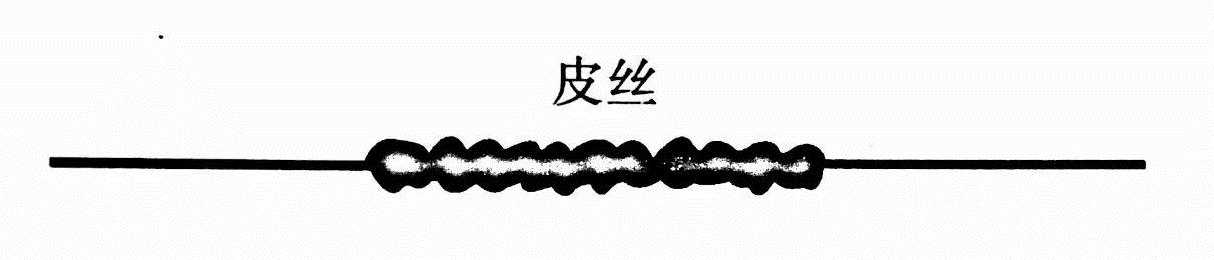

(3)竹節(jié)絲：將假捻彈力絲與其他單絲混纖并加捻，由于間隙超喂，使混纖纖維表面帶有有規(guī)則的竹節(jié)段，此竹節(jié)段被皮絲完全覆蓋，而非竹節(jié)段為皮絲與芯絲并列捻合，這就是市場上開發(fā)的竹節(jié)絲(圖9)。目前開發(fā)的品種有10種以上，如白色滌綸FDY(全拉伸絲)為皮絲、白色滌綸FDY為芯絲，主要體現(xiàn)竹節(jié)部凸紋效應的節(jié)麗絲，常見規(guī)格有240dtex/60f。

陽離子滌絲FDY為皮絲和白色滌綸FDY為芯絲，主要體現(xiàn)竹節(jié)部陽離子吸色效應的寶麗絲，常見規(guī)格有222dtex/54f、226dtex/60f。白色滌綸FDY為皮絲和白色錦綸FDY為芯絲，主要體現(xiàn)竹節(jié)段白色效果的錦麗絲，常見規(guī)格222dtex/56f (200旦/56f)、222dtex/60f( 200旦/60f)。竹節(jié)絲的竹節(jié)長度范圍在1~15cm，每米的竹節(jié)個數(shù)可在3～10個內調節(jié)，竹節(jié)松緊度可因抱合緊密而不滑移，亦可因抱合較松而產(chǎn)生滑移。

(4)不均勻假捻絲：用MOY(中速紡絲)滌綸，或POY(預取向絲、高速紡絲)滌綸為原料，在一步法機上經(jīng)牽伸與假捻制成。在牽伸段由于拉伸的不同而產(chǎn)生絲條的粗細節(jié)，經(jīng)假捻段絲條的變形而達到既有粗細外觀又有蓬松的性能，生產(chǎn)出的具有粗細節(jié)的加彈絲稱不均勻假捻絲。

由于假捻變形機革新改進成允許兩種原料經(jīng)雙絲道同時喂人加工，從而增加了產(chǎn)品品種，如以長粗節(jié)和短細節(jié)的不均勻滌綸絲為皮，而以FDY(全拉伸絲)滌綸為芯，經(jīng)網(wǎng)絡而形成的原料，每米可有1~3處，沒處長有2~6cm的粗節(jié)。

以短粗節(jié)和長細節(jié)的不均勻滌綸絲為皮，F(xiàn)DY滌綸為芯，經(jīng)網(wǎng)絡而形成的原料。以陽離子具有短粗節(jié)和長細節(jié)的滌綸為皮，F(xiàn)DY滌綸為芯，經(jīng)網(wǎng)絡而形成的原料，具有短粗節(jié)陽離子滌綸和短粗節(jié)一般滌綸并列，經(jīng)網(wǎng)絡而形成的原料等。

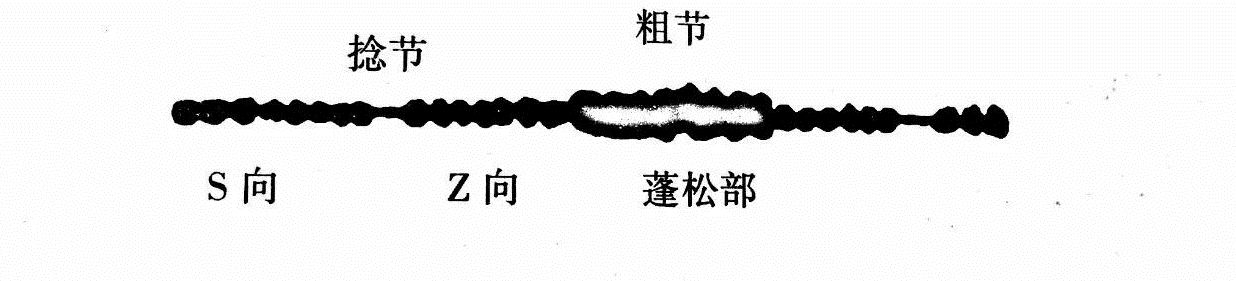

(5)混捻假捻絲絲條加工中在加捻區(qū)和解捻區(qū)形成了有正、反兩種捻度，所以從總體上講，正、反捻度抵消而“無捻”，而在絲條的局部卻有正、反的捻度，從而形成混捻假捻變形絲(圖10)，它有單股型及混纖型兩種。

單股型即為單絲混捻假捻絲，在絲條有捻段因纖維緊裹而呈現(xiàn)出較細的捻節(jié)，而無捻段則絲身蓬松而呈粗節(jié)，捻節(jié)和粗節(jié)的長短均可做調整。混纖型即將兩種單絲混捻假捻絲進行組合，以形成雙色效應、異收縮效應，并形成兩種纖維的無規(guī)則滌絲、陽離子滌絲與色絲等三種組合。
